飲水機方案開發

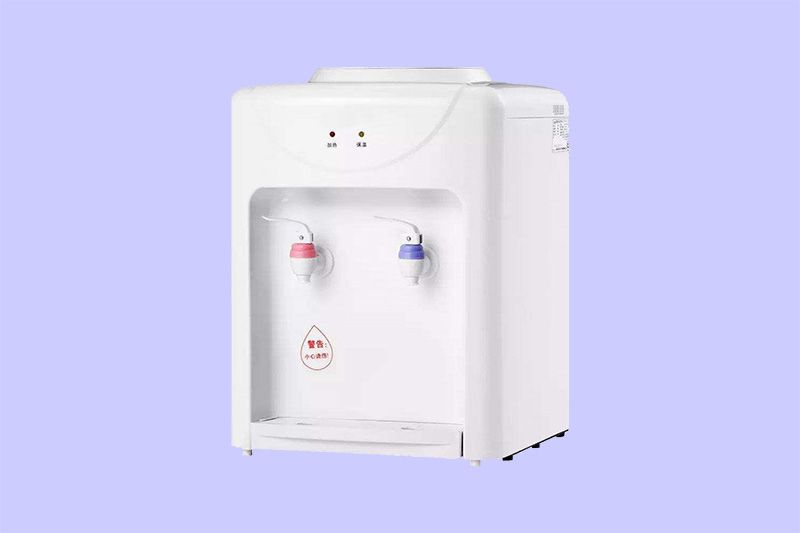

飲水機是將桶裝水（蒸餾水、純水、礦泉水等）或經過凈化裝置處理過的生活用水進行加熱、制冷或在原水溫狀態下提供人體飲用的一種裝置。隨著飲水機技術的不斷發展和創新，高端飲水機在傳統飲水機的基礎上增加了抗菌、臭氧消毒、無氟制冷等功能。
一、飲水機方案的工作原理
加熱原理：制熱系統分為內熱是和外熱式。內熱式是通過不銹鋼電加熱管直接作用于熱罐中的水對水加熱；外熱式是通過加熱線圈在熱罐外部通電加熱，外部敷以保溫層以減少熱量損失。對比之下，內部加熱熱效率高、耗電少，但加熱層表面容易結垢，不易清洗；外部加熱熱損失量大，噪音大，但結垢少，對電熱元件損傷小。
制冷原理：制冷分為壓縮機制冷和電子制冷。
（1）、壓縮機制冷：壓縮機制冷時利用制冷劑吸熱和冷凝放熱的工作原理進行制冷，分為外制冷和內制冷兩種方式。壓縮機制冷系統主要由壓縮機、冷凝器、過濾器、毛細管、蒸發器等5個主要部件用管道連接而成，是一個封閉的系統。系統中充注了制冷劑，制冷劑一般為R12（含氟）或R134a（無氟）。
（2）、電子制冷：電子制冷主要通過電子制冷芯片達到制冷目的。電子制冷片由兩片陶瓷基片組成，中間有127對半導體晶粒。工作中一側的陶瓷基片發生放熱現象，另一側發生吸熱現象。吸熱一端與冷膽內的制冷棒相連接，達到制冷的目的；放熱端與散熱片相連接，并由風機將熱量帶走。
抗菌原理：抗菌劑主要是用防止微生物降解的配方實現的，這種配方是具有免除致病微生物生物功能的一種添加劑。抗菌劑由帶電正電荷的基團組成，與帶負電荷的細菌中和，使細菌細胞壁破裂，細胞質溢出，致使細菌死亡，達到殺菌的目的。
臭氧消毒原理：臭氧是一種不穩定的氣體，可溶于水但溶解度不高，是一種強氧化劑和消毒劑。如果打開飲水機的消毒開關，消毒部件就會通過臭氧發生器產生臭氧氣體，向消毒柜中擴散。臭氧達到一定濃度時，可在短時間內將微生物殺死，并抑制細菌再生長。紫光殺毒原理：紫光殺毒技術應用于水消毒已經有100多年的歷史，消毒效率非常高，也是一種環保技術。國內第一臺紫光飲水機于2004年元月在奇迪集團誕生，帶來了飲水機“防二次污染”的技術突破。
紫光消毒原理：是利用特殊設計的高效率、高強度和長壽命的C波段紫外線發生器產生的強紫外線照射水或空氣的方式實現消毒的，它可以使水或空氣中的各種病原體細胞組織的DNA結構受到破壞而失去活性，從而達到殺菌消毒的目的。與傳統的二氧化氯法、臭氧法、膜過濾法比較，紫外線消毒技術的優勢在于：不添加任何化學物質，不會在水中產生或留下任何有毒物質，運行安全。
二、新型飲水機方案設計思路

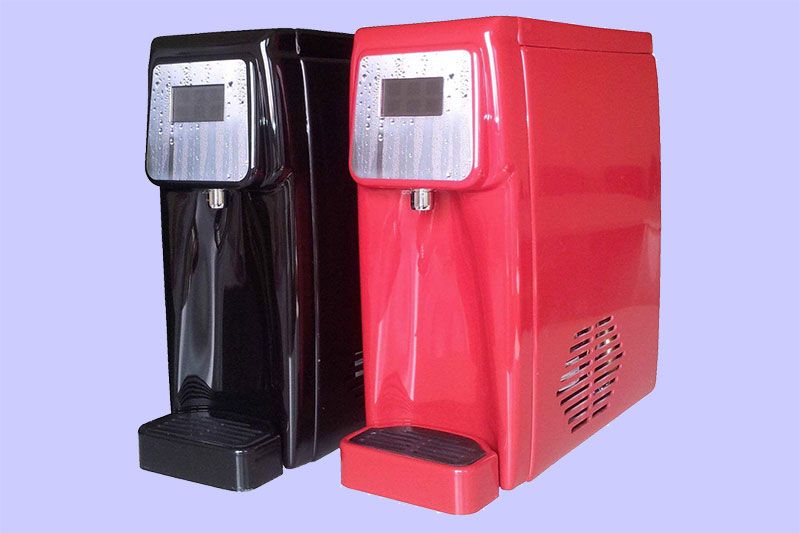

傳統的飲水機存在著諸多問題，包括安全隱患、健康、節能等問題。當飲水機無水干燒時，輕則燒壞飲水機，嚴重時還會引起火災；小孩子好奇按出水按鍵玩耍引起燙傷；熱水罐里的水反復加熱，形成千滾水，對人的身體產生危害；飲水機加熱完成后，如果人們忘記切斷電源，它就會一直處于耗電狀態，造成能源浪費。另外，還有加熱等待時間長，需要人工操作電源開關及出水開關等問題。從安全、健康、節能、便捷、人性并且易于使用出發，設計功能完善的即熱式智能飲水機。
飲水機上安裝有熱釋電紅外線傳感器，自動檢測是否有人接近飲水機，光敏傳感器檢測是白天還是晚上，從而判別是否開啟歡迎語音；即熱式電熱管對冷水進行加熱，可即時出水，既能防止千滾水，用戶也無需等待，用兩個電磁閥對冷、熱水出水口進行控制；溫度傳感器對水溫進行監測，如果溫度異常自動切斷電源；液位傳感器檢測水位是否足夠，如果水位不足則自動報警；障礙物檢測模塊檢測是否有水杯放到出水口，如果檢測到水杯，同時水位滿足要求，則照明燈開啟，加熱管加熱，放出熱水。
本飲水機功能要求為即熱、健康、安全、節能、語音提示。根據設計功能，運用模塊化設計方法，采用51單片機來控制,實現了飲水機智能化。
三、飲水機硬件設計
飲水機控制系統主要以單片機為核心設計，包括CPU、紅外線熱釋電傳感器、液位傳感器、電磁閥、光敏傳感器、語音模塊、溫度傳感器等部分。
1）人體檢測，啟動電源。在飲水機上安裝紅外線熱釋電傳感器作人體檢測模塊，當人靠近飲水機時，人體檢測模塊向單片機發出信號，單片機接通工作電源。光敏傳感器模塊檢測是否是白天，如果是白天，飲水機語音模塊發出歡迎語音，工作電源指示燈亮。如果是晚上，語音模塊則不啟動，只工作電源指示燈亮。語音模塊白天啟動，夜晚關閉，并可調節為家庭模式和商業模式，商業模式可用于學校、超市、酒店等公共場所。
2）水位檢測，啟動照明。工作電源啟動后，液位傳感器檢測水位是否足夠，如果水位不足，語音模塊報警，且水位報警燈亮，提示用戶加水，不進行下一步操作。如果水位滿足要求，出水口照明燈亮，即進入加熱環節。
3）水杯檢測，啟動加熱。當用戶按下熱水按鍵后，由光敏傳感器構成的障礙物檢測模塊檢測水杯是否放到熱水口。如果檢測到水杯，則熱水電磁閥打開，即時加熱器加熱，放出熱水。如果沒檢測到水杯，則熱水電磁閥關閉，熱水口不出水，同時語音提示用戶將水杯放到出水口。溫度傳感器對即熱式電加熱器進行實時檢測，確保溫度正常，如果溫度異常將自動切斷電源，防止引發安全事故。用戶接完熱水后，水杯移開，單片機控制即熱式加熱器和照明燈關閉，人離開后，人體檢測模塊給單片機一個信號，關閉工作電源，達到節能的目的。
4）童鎖。飲水機采用熱水按鍵和障礙物檢測模塊雙重控制熱水流出，此設計避免了小孩子玩耍時即使把手放到出水口，但因沒有同時按下熱水按鍵，出水口不會放出熱水，防止小孩被開水燙傷，有效地實現了童鎖功能。同時也避免用戶無意中按下熱水鍵，但因沒有水杯接水，出水口也不會放出熱水。
四、飲水機軟件設計
系統的軟件設計采用模塊化結構，根據系統的控制功能,自頂向下進行設計，整個系統軟件結構精簡,便于設計和調試。
本飲水機針對傳統飲水機存在的問題進行改進，采用51單片機來實現對飲水機的控制，彌補了傳統飲水機的不足之處。與傳統飲水機相比，更加健康、安全、節能、便捷，飲水機的智能化體現在單片機與各傳感器模塊的結合上，這種綜合應用理念也是家電智能化的的發展趨勢。
以上就是我們深圳市組創微電子有限公司為您介紹的飲水機方案詳情。如果您有飲水機的電子功能開發需求，可以放心交給我們，我們有豐富的電子產品定制開發經驗，可以盡快評估開發周期與IC價格，也可以核算PCBA報價。我們是多家國內外芯片代理商，有MCU、語音IC、藍牙IC與模塊、wifi模塊。我們的開發能力涵蓋了PCB設計、單片機開發、軟件定制開發、APP定制開發、微信公眾號開發等軟硬件設計。還可以承接智能電子產品研發、家用電器方案設計、美容儀器開發、物聯網應用開發、智能家居方案設計、TWS方案開發、藍牙音頻開發、兒童玩具方案開發、電子教育產品研發。
